無線調頻收發器（HB-SFQ）
溫馨提醒：該設備只能與本公司的工程主機配套使用
產品名稱：無線調頻收發器
產品型號：HB-SFQ

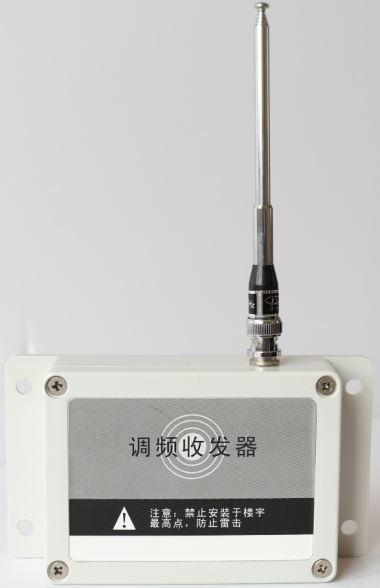

產品圖片:
工作原理：
無線調頻收發器僅能與本公司工程主機（HB-G250）配套使用，其他報警主機概不支持。他通過標準485協議與主機通信，主要能增強主機的無線信號接收和發射能力。該設備不防雷，不防水，安裝時禁止置于樓宇最高點。
技術參數:
工作電壓：DC 12V～13.8V
工作電流：50mA
工作頻率：433MHz調頻+跳頻
工作溫度：-40℃～60℃
通訊接口：標準485串口
無線發射能力：開闊地3000米
產品重量：0.30 Kg
外形尺寸：150×85×35（mm）
調頻收發器內部結構圖：
①. 天線： 增強無線信號接收靈敏度
②. 撥位開關：撥位開關用于地址選擇，共4個DIP開關,默認全部為OFF
③. 指示燈:
RUN接收指示燈： RUN長亮：表示收發器和主機線路連接正常；
RUN閃爍：表示收發器收到無線信號；
RF無線信號發送指示燈：工作狀態為常滅
與主機線路正常連接后，打開報警主要管理軟件，
學習一級主機（詳見聯網報警管理軟件使用說明），
回到報警主機管理軟件主界面，右鍵單擊一級主機
地圖時，彈出菜單，點擊“布防”，RF指示燈點亮，
然后熄滅，表示收發器與主機之間通訊正常。
ERASE指示燈：暫無功能綁定，工作狀態為常滅.
LEARN指示燈：暫無功能綁定，工作狀態為常滅.
④. 按鍵：暫無功能綁定
⑤. 有線接口：RS485信號線和12V電源線接線口
485A: 接主機有線接口A
485B: 接主機有線接口B
DC12-15V: 接主機有線接口+12
GND: 接主機有線接口GND
技術參數:
工作電壓：DC 12V～13.8V
工作電流：50mA
工作頻率：433MHz調頻+跳頻
工作溫度：-40℃～60℃
通訊接口：標準485串口
無線發射能力：開闊地3000米
產品重量：0.30 Kg
外形尺寸：150×85×35（mm）
